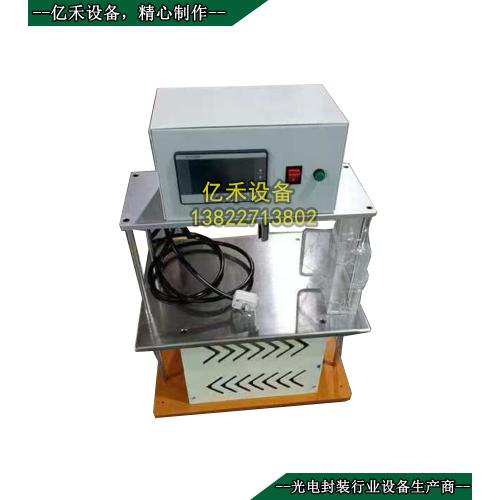

智能跳PIN機使用說明書

一、概述

本廠生產的高速穿PIN機適用于LED數碼管PCB穿PIN用，本機是使用電磁吸起PIN針跳動來達到穿PIN的作用，表面用不銹鋼板做平臺，經久耐用，外型美觀，操作方便，易于維修，所用PLC和觸摸屏都是名牌產品。跳PIN模具轉向設計成異向轉動，使跳PIN模的每一個角落都能轉動到電磁場中央，進PIN率高。

二、 主要技術參數

三、 操作說明

1． 在設備附近安裝一個15A的三角插座或空氣開關，提供設備使用電源。

2． 根據設備電器使用數據，檢查電源是否相符。

3． 按要求插好電源插座。

4． 按下電源開關，指示燈亮，散熱風扇運轉。

5． 松動跳PIN模盒手柄鎖緊螺絲，取下跳PIN模，取下PCB壓板。

6． 按規定把PCB安放在跳PIN模槽內，并蓋上PCB壓板。

7． 把PIN針放0.5K到跳PIN盒儲料箱內。

8． 把跳PIN模平放入跳PIN盒內，鎖緊卡板。

9． 把跳PIN模放置跳PIN機平臺，提手柄抖入跳PIN機轉動卡槽內，鎖緊夾板。

10. 在觸摸屏上選擇模式1，按下啟動按鈕，跳一模查看跳PIN效果，如果漏PIN多，在模式內修改***欄跳PIN時間和二三欄的跳PIN頻率。不同產品可以在模式2里面操作，模式2也按照以上方法設定。

11. 跳PIN時間在18-25秒內設定（以PIN效果設定）

12. 跳PIN頻率時間15-20毫秒設定（以PIN針跳動為宜）產品不同，所需要的時間和頻率都不一樣，根據不同產品設定。

13．按下“起動”按鈕，電磁場工作，PIN針跳動，跳PIN模轉動，馬達工作。

14．待停機取出跳PIN模，把跳PIN模盒傾斜45℃輕拍，把余PIN滑入斜料箱內。
