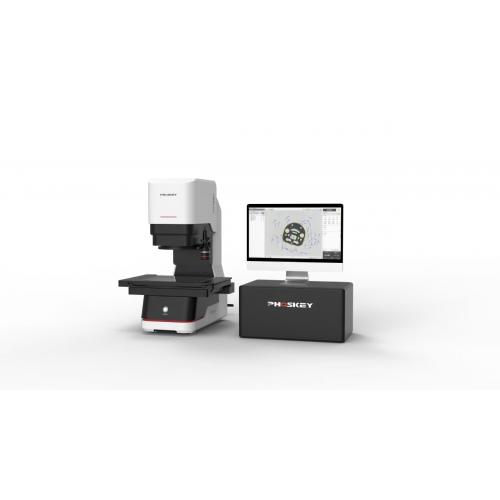

QM系列圖像尺寸測量儀配備2000W像素傳感器與雙視野雙遠心鏡頭，實現±1微米超高精度，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、 匹配模板、測量評價、報表生成，真正實現一鍵式快速測量。
· 高精度圖像處理技術；
· 雙視野雙遠心鏡頭；
· ±1μm高精度測量；
· 一鍵3S即可完成測量；
· 一個工件可同時測量 5000+ 個數據；
· 一次可同時測量 1000+ 個工件；
· 自研視覺檢測軟件 QMVS，簡潔易操作。
|
型號
|
QM-8100
|
QM-8300
|
QM-8500
|
|
相機
|
2000W像素 黑白CMOS
|
|
鏡頭
|
單視野雙遠心鏡頭
|
雙視野雙遠心鏡頭
|
|
照明系統
|
落射
|
組合環形光、同軸光（選配）
|
|
透射
|
遠心底光
|
|
測量范圍
(XY)
|
廣視野
|
不拼圖
|
φ100×80mm
|
φ100×80mm
|
90×60mm
|
|
拼圖
|
\
|
260×180mm
|
500×400mm
|
|
高精度
|
不拼圖
|
\
|
φ25×20mm
|
20×15mm
|
|
拼圖
|
\
|
230×130mm
|
430×350mm
|
|
測量范圍(Z)
|
75mm
|
250mm
|
|
測量精度
|
廣視野
|
不拼圖
|
±3μm
|
±3μm
|
±3μm
|
|
拼圖
|
\
|
±(5+0.005L)μm
|
±(5+0.005L)μm
|
|
高精度
|
不拼圖
|
\
|
±1μm
|
±1.5μm
|
|
拼圖
|
\
|
±(3+0.005L)μm
|
±(3+0.005L)μm
|
|
靜態
重復精度
|
廣視野
|
不拼圖
|
±1μm
|
±1μm
|
±1μm
|
|
拼圖
|
\
|
±2μm
|
±2μm
|
|
高精度
|
不拼圖
|
\
|
±0.5μm
|
±0.5μm
|
|
拼圖
|
\
|
±1.5μm
|
±1.5μm
|
|
載物臺
|
XY行程
|
\
|
210×130mm
|
420×350mm
|
|
承重
|
約5kg
|
約5kg
|
約25 kg
|
供應商參考報價：面議
