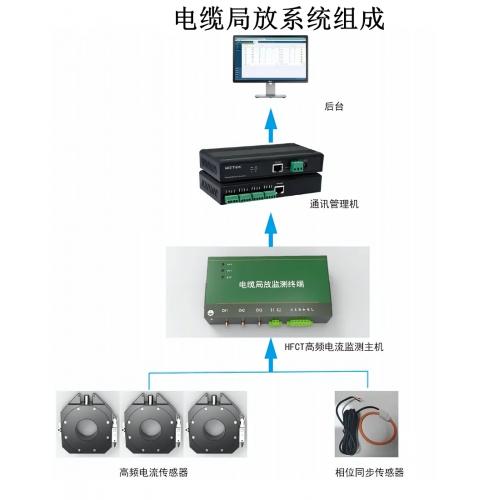

系統描述：
此 HFCT 局放監測系統包括 HFCT 局放傳感器、相位同步傳感器、監測終端、通訊管理機
及監控后臺組成；HFCT 局放傳感器卡在變壓器或者電力電纜接地線上，當產生局部放電時，此
HFCT 傳感器就會感應到流經接地線上的高頻脈沖電流信號，傳感器通過射頻同軸線纜將感應到
的電流信號傳輸?shù)骄址疟O(jiān)測終端上，局放監測終端通過濾波、放大、算法分析得到***終局放信息，
通過 RS485 的標準 Modbus 協議將局放信息傳輸?shù)酵ㄓ嵐芾頇C(jī)，通訊管理機將數據通過光纖或者
GPRS 傳輸?shù)奖O(jiān)控平臺；相位同步傳感器一般卡在電力電纜本體上，采集電網的一次電流信號，
此電流信號通過線纜傳輸?shù)奖O(jiān)測終端，監測終端通過比較電路獲取一次電壓的相位信息，用于局
放數據分析。2
性能特點
2.1 參數性能
序號 參數名稱 單位 參數值
HF
CT
傳
感
器
1 傳感器原理 高頻電流（HFCT）
2 監測頻段 \ 3MHz～80 MHz
3 傳輸阻抗 mV/mA 大于 6
4 輸出阻抗 Ω 50
5 靈敏度 pC
1
6 防護等級 \ IP68
7 內徑 mm 37
8 安裝方式 \ 開合式
9 外殼 鋁合金材質
10 安裝位置 \ 變壓器、電纜接頭的接地線上
相
位
傳
感
器
1 原理 \ 電磁式電流互感器
2 頻率 Hz 50
3 變比 \ 1000:5
4 容量 VA 5
5 精度 \ 0.5S
6 內徑 mm 70
7 溫度范圍 ℃ -40~80
監
測
主
1 帶寬 MHz 100
2 靈敏度 pC 1
3 測量范圍 pC 1～5000
4 電源 V AC220V、DC9-36V 可選5 溫度范圍 ℃ -40～85
6 防護等級 \ IP65
7 安裝方式 \ 導軌式或固定式
8 通道 \ 3
9 通訊方式 \ RS485
供應商參考報價：￥12000
