有機發(fā)光晶體管作為集成電流放大功能和發(fā)光功能于一體的新型電致發(fā)光器件，被認為是開發(fā)下一代變革性顯示技術(shù)的理想器件基元。窄光譜電致發(fā)光器件在廣色域顯示、光通信和光診療方面具有重要意義，對實現(xiàn)更逼真的圖像、更大容量的數(shù)據(jù)傳輸和特殊醫(yī)療診斷等起到重要作用。通過設(shè)計合成窄光譜活性材料或引入特殊的光學設(shè)計，有機發(fā)光二極管可以降低半峰寬至20nm~40nm。然而，目前的有機發(fā)光晶體管的半峰寬值普遍集中在30nm~90nm，不利于實現(xiàn)廣色域顯示效果。因此，突破半峰寬低于20nm的技術(shù)瓶頸是領(lǐng)域亟待解決的問題。

　　中國科學院化學研究所董煥麗課題組和天津大學胡文平課題組合作，提出新型平面型面發(fā)光有機發(fā)光晶體管器件結(jié)構(gòu)。它具有獨特的水平驅(qū)動場效應晶體管和垂直發(fā)光二極管的疊層結(jié)構(gòu)，賦予其本征多級光學微腔特性，在實現(xiàn)超窄電致發(fā)光器件方面具有潛力。

　　通過引入全反射基底和半透明頂電極，在理論模擬指導下，對于具有不同發(fā)光波長的紅、綠、藍材料，有機發(fā)光晶體管的強微腔效應能夠?qū)崿F(xiàn)光譜的有效窄化和器件效率提升。研究表明，該方法展現(xiàn)出對7種本征窄/寬光譜材料的光譜窄化效果的普適性；紅、綠、藍有機發(fā)光晶體管的最小半峰寬值分別達到18nm、14nm、13nm，相較于光致發(fā)光光譜，最大窄化程度達68%，色域覆蓋達BT.2020標準的97%。

　　同時，光譜窄化效果表現(xiàn)出不依賴于柵壓的穩(wěn)定性。有機發(fā)光晶體管器件的紅/綠光峰值電流效率分別達26.3cd/A、37.3cd/A，藍光指數(shù)達72.6，這是目前領(lǐng)域報道的最優(yōu)值。

　　上述方法為高色純度和高效電致發(fā)光器件研究提出了新思路，并為超清顯示技術(shù)研究提供了借鑒。

　　近日，相關(guān)研究成果發(fā)表在《自然-材料》（Nature Materials）上。研究工作得到國家自然科學基金委員會、科學技術(shù)部和中國科學院的支持。

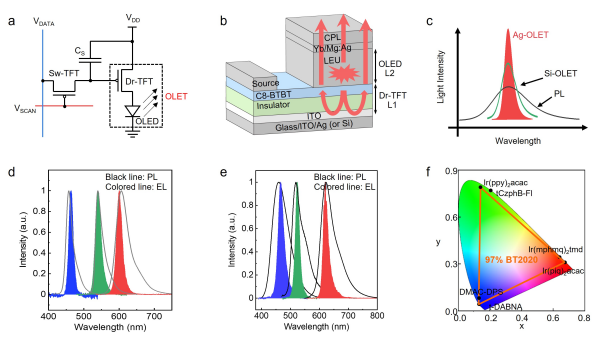

本征窄光譜有機發(fā)光晶體管
